Selbstbau - Hifi-Rack

=>
Kapitel:
  • Idee,
  • Konstruktion,
  • Aufbau,
  • Höreindrücke
<=

Aufbau

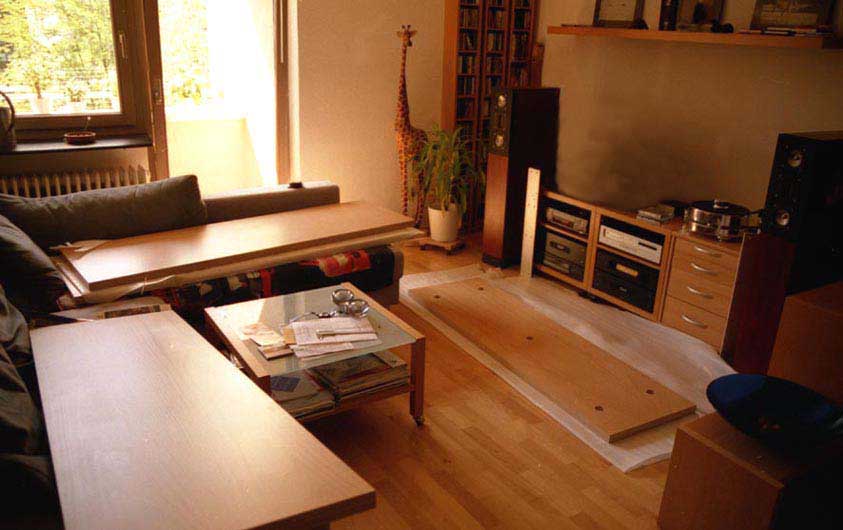

Bild 1: Alle Teile des Racks werden im Wohnzimmer wahllos verteilt.

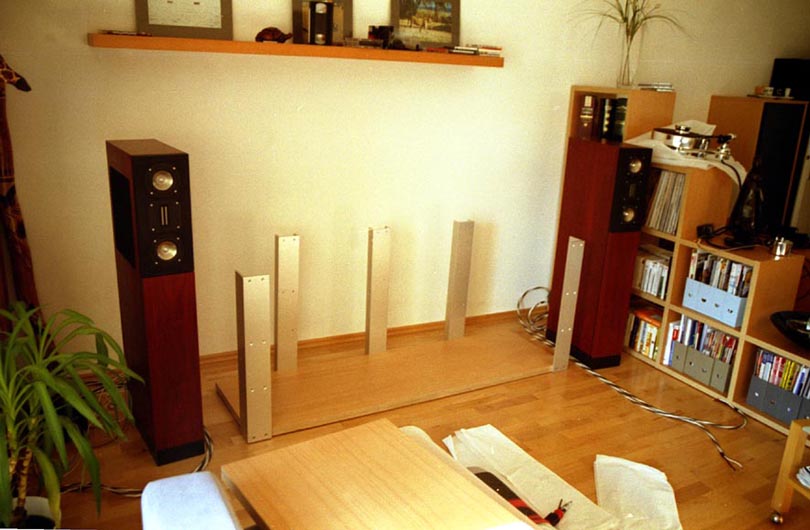

Bild 2: Nach dem die Antispikes unter den Boden geschraubt (s.a. "Details") und der Transrotor möglichst abrutschgefährdet platziert worden ist, kann das Vergnügen des Gewindeschneidens beginnen. Insgesamt 40 Edelstahlschrauben von 80 mm Länge wollen in die unterbemassten Bohrungen getrieben werden. Wer keinen besonders kräftigen Akkuschrauber zur Hand hat, holt sich ein paar nasse Hemden und Schwielen an den Händen.

Bild 3: Noch bevor der Deckel mit den Aluprofilen verschraubt wird, sollten die Auflegeböden schon auf Ihren Klötzchen ruhen. Ansonsten müssen zusätzlichen Schrauber-Runden gedreht werden.

Details

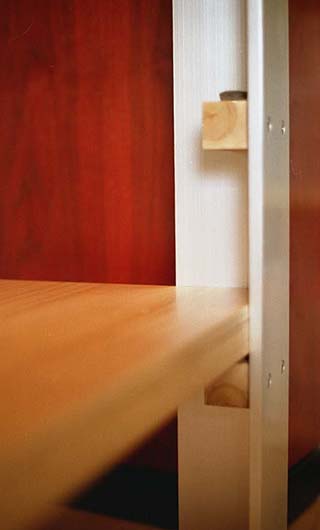

Bild 1: Hier ist zu erkennen wie ein Boden auf den Filzgleitern zum Liegen kommt (oben im Bild: Filzgleiter noch ohne Boden). Auf dem Foto liegt der Boden noch zu dicht am Aluprofil. Nach dem gesamten Aufbau, sollte man vor Einräumen der Geräte auf den notwendigen Abstand achten, damit die Kopplung über die Auflagen funktionieren können.

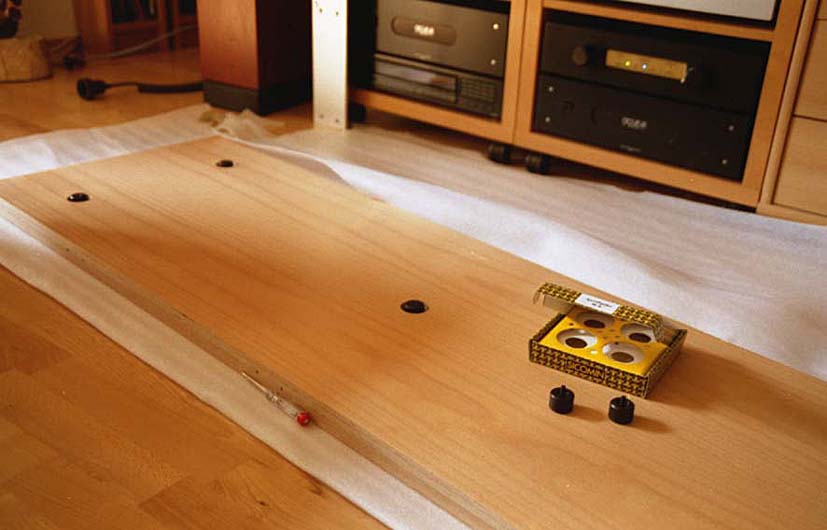

Bild 2: Die Antispikes werden locker in die Gewinde geschraubt - so dass sie gerade am Boden anliegen. Dann erzielen sie am besten ihre ankoppelnde und gleichzeitig dämpfende Wirkung.
